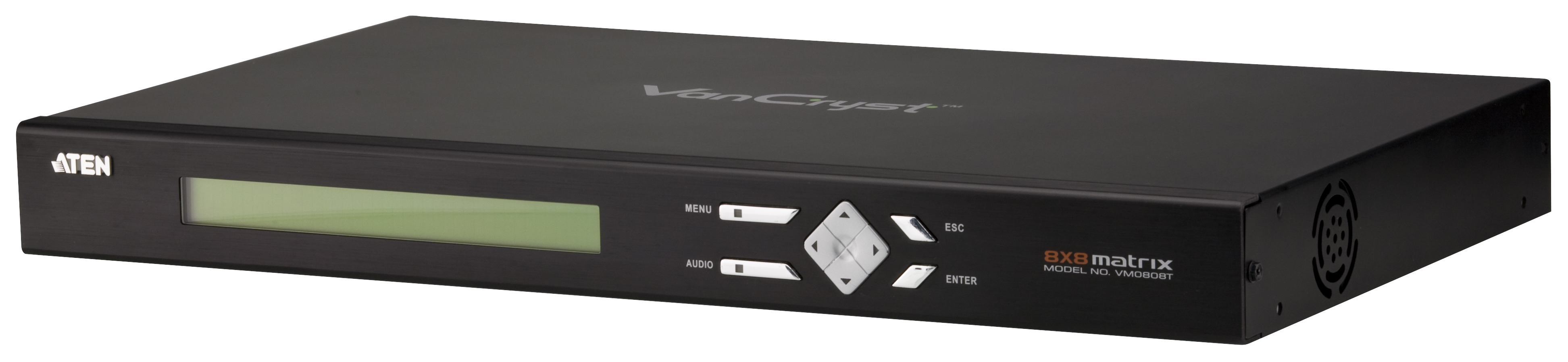

Aten VM0808T 8 x 8 Cat 5 A/V Matrix Switch

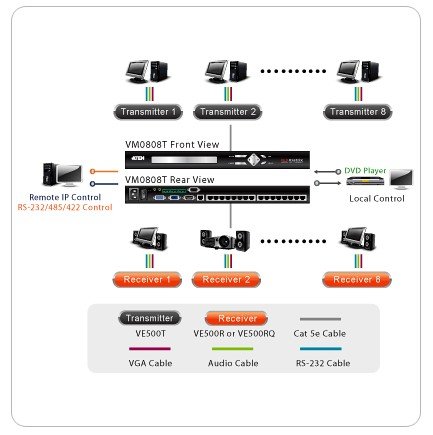

Gelişmiş 8 x 8 Cat 5 A/V Matrix Switch ürünü 8 adet kaynak cihazın ses ve görüntü sinyalini CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo üzerinden 8 ayrı noktada birbirinden uzak mesafelerde yer alan ekranlara taşır. VanCryst™ Medya Matrix çözümünde 8-giriş / 8-çıkış bağlantısına sahip ATEN-VM0808T model Cat 5 Ses ve Görüntü Matrix Switch’i ve ATEN-VE500 model Cat 5 Ses ve Görüntü uzatıcı ürünleri bulunuyor. Medya Matrix Çözümü, birden fazla kaynaktan gelen yüksek kalite ses ve VGA görüntü içeriğinin CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablosu üzerinden 300 metre mesafede bulunan birden fazla ekrana taşınmasını sağlıyor. ATEN-VM0808T Matrix Switch ürünü, ATEN-VE500 mesafe uzatıcı ürünleriyle birlikte kullanılıyor. 8 adet kaynak cihazdan gelen ses ve VGA görüntü sinyalini uzağa taşıyabilmek için her bir kaynak cihazın önüne ve görüntü & ses sinyalini ulaştırmak istediğimiz uzak mesafede bulunan 8 adet ekranın önüne da birer adet ATEN-VE500 cihazı yerleştirilir. Alıcı ve verici prensibiyle çalışan ATEN-VE500 cihazları arasına da 8 adet CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo hattı çekilir. Bu sayede 8 farklı içeriğin yaptığı ses ve görüntü yayını uzak mesafelerdeki VGA bağlantısı kullanan ekranlara aktarılır. Ek olarak ATEN-VM0808T Matrix Switch ürününe sadece lokalde kullanabilmek amacıyla ilave bir kaynak cihazı ve VGA ekranı da bağlanabilir. Medya Matrix Çözümüne network’ün bulunduğu her yerden erişilebilir. Hem lokalden hem uzaktan. Lokalde cihazın önpanelinde yer alan düğmeler ve RS-232/85 seri arayüzlerini kullanarak cihazı yönetebilir. Uzakta ise internete bağlı herhangi cihazda web tarayıcısını çalıştırarak ya da Telnet oturumu açarak erişmek mümkün. ATEN-VM0808T Matrix Switch ürünü Geniş Ekran High Definition görüntüleri maksimum 1920 x 1200@60Hz çözünürlükte ve stereo ses kalitesinde gösterebilir. Ses ve görüntü kaynağı arasında geçişler birbirinden bağımsız yapılabilir. Başka bir ifadeyle 1 nolu kaynak cihazın görüntüsü 5 nolu ekrana aktarılırken 4 nolu kaynak cihazın ses sinyali 5 nolu ekrana aktarılabilir. ATEN’in patentli Deskew teknolojisi sayesinde ATEN-VE500’nin alıcı üniteleri uzak mesafeye RGB sinyali ulaştırırken sinyallerde gecikme yaşanmaması amacıyla sinyali güçlendirmiştir. Bu sayede 300 metre mesafeye kadar kayıpsız şekilde görüntü sinyali ulaştırılabilir. ATEN-VM0808T Matrix Switch ile Birlikte Kullanılabilecek Mesafe Uzatıcı Üniteleri ATEN-VE500T A/V Over Cat 5 Verici ATEN-VE500R A/V Over Cat 5 Alıcı ATEN-VE500RQ A/V Over Cat 5 Alıcı Deskew özellikli 8 x 8 Cat 5 A/V Matrix Switch ürünü 8 adet kaynak cihazın ses ve görüntü sinyalini CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo üzerinden 8 ayrı noktada birbirinden uzak mesafelerde yer alan ekranlara ATEN-VE500 Cat 5 A/V Mesafe Uzatıcı cihazlarıyla taşır. Birden fazla kaynaktan gelen yüksek kalite ses ve VGA görüntü içeriğinin CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablosu üzerinden 300 metre mesafede bulunan birden fazla ekrana taşınmasını sağlar. VanCryst™ Medya Matrix çözümüyle, kaynak ve görüntü cihazları arasında geçişler pratik bir hale getirilmiştir. Lokalde ön panelde yer alan LCD ekran ve basılabilir düğmeler cihazın çalışması hakkında fikir verir. VanCryst™ Medya Matrix çözümünde RS-232/485/422 bağlantı arayüzleri bulunmaktadır. ATEN-VM0808T Matrix Switch ürününe sadece lokalde kullanabilmek amacıyla ilave bir kaynak cihazı ve VGA ekranı da bağlanabilir. Çözünürlük: Maksimum 1920 x 1200@60Hz; DDC2B Stereo ses kalitesi deneyimi Otomatik ve ayarlanabilir görüntü ve ses kalitesi Yazılım güncellemesi yapılabilir. Ses ve görüntü kaynağı arasında geçişler birbirinden bağımsız yapılabilir. 19" Rack kabin'e monte edilir. Media Matrix Çözümünün kullanılabileceği yerler aşağıdaki şekilde özetlenebilir: • Mağazalar, satış noktaları, fuarlar • Digital signage uygulamaları • Yüksek çözünürlüklü monitor ve görüntü sistemleri teşhir alanları • Kamu alanlarında yayıncılık • Sinema, tiyatro lobilerinde • Bekleme odalarında • Müşteri hizmetleri merkezlerinde • Veri control merkezleri – kiosk sırası, anonsları v.s. • Spor etkinlikleri, bowling salonları • Sınıflar, derslikler, anfiler • Toplantı odaları, seminerler • Casinolar, havaalanlarıi tren istasyonları, lojistik merkezleri • Trafik kontrol merkezleri, hudutlar Ambalaj İçeriği 1 x ATEN-VM0808T 8x8 Cat 5 VGA/Audio Matrix Switch 1 x Güç Kablosu 1 x Kabin Montak Kit'i 1 x Topraklama Teli 3 x Terminal Blok 1 x Kullanım Kitapçığı 1 x Hızlı Başlama Kılavuzu Switch Giriş Bağlantıları Direkt 1 (Lokal) Maksimum 9 (1 x lokal giriş; 8 x VE500T Verici) Ekran Bağlantıları Direkt 1 (Lokal) Maksimum 9 (1 x lokal görüntü; 8 x VE500R/RQ Alıcı) Konnektörler Lokal Ses Girişi Balanced 1 x Captive Vidalı Konnektör, 5 pole Stereo 1 x Mini Stereo Jack Dişi (Yeşil Renk) Ekran Girişi 1 x HDB-15 Erkek (Mavi Renk) Ses Çıkışı Balanced 1 x Captive Screw Konnektör 5 pole Stereo 1 x Mini Stereo Jack Dişi (Yeşil Renk) Görüntü Çıkışı 1 x HDB-15 Dişi (Mavi Renk) Cihazlar Arası Ses/Video (A/V) Girişi 8 x RJ-45 Dişi Ses/Video (A/V) Çıkışı 8 x RJ-45 Dişi Ethernet 1 x RJ-45 Dişi Seri RS-232 1 x DB-9 Dişi (Siyah Renk); 1 x DB-9 Erkek (Siyah Renk) RS-485 / RS-422 1 x Captive Screw Konnektör, 5 pole Güç 1 x 3-prong AC Soket Switch'ler Yukarı/ Aşağı/ Sol / Sağ 4 x Basılabilir Düğme Menü 1 x Basılabilir Düğme Hoparlör & Mikrofon 1 x Basılabilir Düğme Esc 1 x Basılabilir Düğme Enter 1 x Basılabilir Düğme Güç 1 x Rocker Görüntü 1 x LCD Display (Green) LED Işıkları Menü 1 (Mavi Renk) Hoparlör & Mikrofon 1 (Mavi Renk) Yukarı/ Aşağı/ Sol / Sağ 4 (Mavi Renk) Güç Tüketimi 110V / 16W; 220V / 17W Çevresel Özellikler Çalışma Ortamının Isısı 0-50°C Depolandığı Yerin Isısı -20-60°C Nem Oranı 0-80% RH, Non-condensing Fiziksel Özellikler Şasi Metal Ağırlık 3.50 kg Boyutlar (Gx Yx D) 43.20 x 25.30 x 4.40 cm
