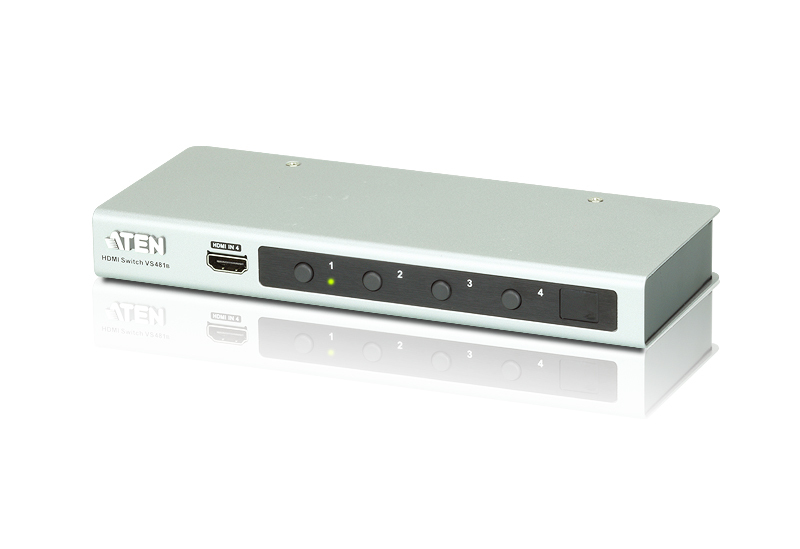

4 adet HDMI kaynak cihazın görüntüsünün sırasıyla tek bir HDMI ekranda görüntülenmesini sağlar.

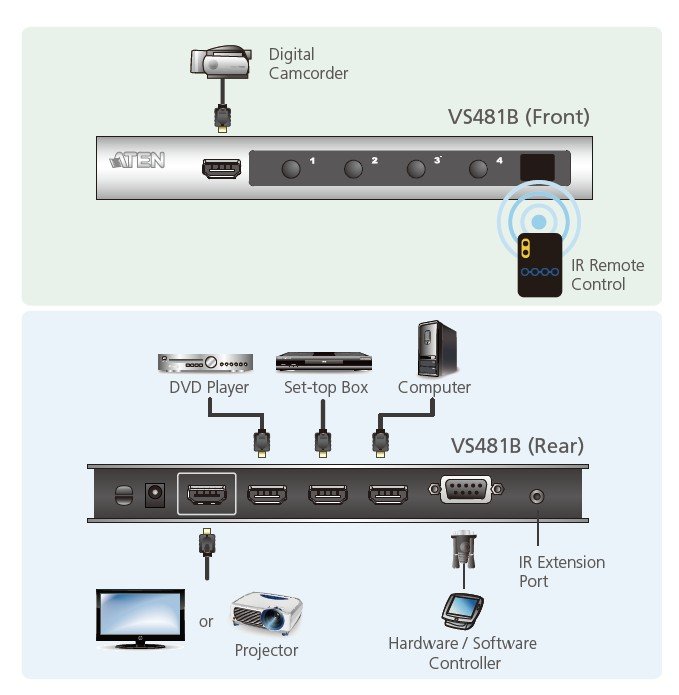

HDMI bağlantı teknolojisini destekleyen LCD, Plazma Televizyonlar gibi görüntü aktarım ürünlerine bağlanabilir. Giriş portlarına (4 adet giriş port'a sahip) 4K HDMI teknolojisini destekleyen cihazların takılmasıyla (Örneğin; DVD oynatıcı, uydu alcısı, Play Station 3, Dijital Kamera) uzaktan kumanda ünitesi aracılığı ile veya cihaz üzerindeki geçiş düğmeleri ile kaynak cihazların görüntülerinin sırasıyla ekranda paylaştırılması sağlanır.

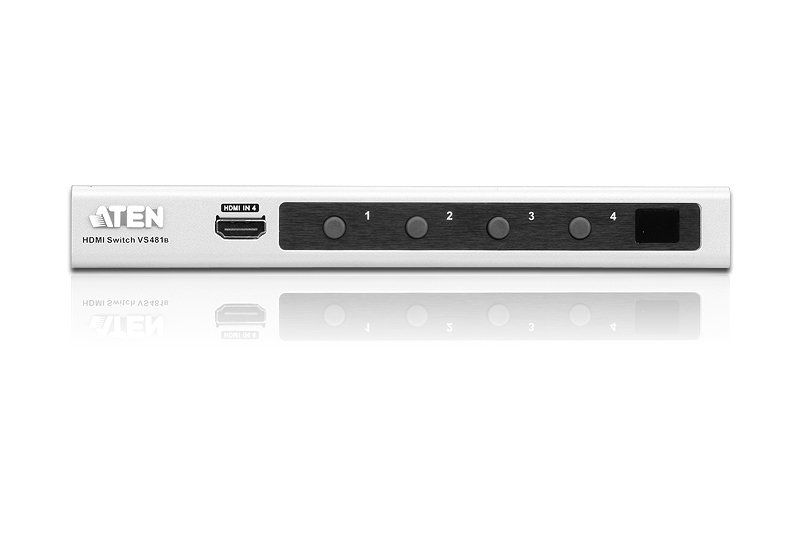

Kaynak cihazlar arasında geçişler ürün beraberinde gelen uzaktan kumanda ya da cihaz önpanelindeki düğmeler ve RS-232 bağlantısı kanalıyla yapılır.
4kx2k görüntüler için 340MHz bantgenişliğini destekler.
HDMI (3D, Deep Color, 4kx2k); HDCP 2.2 uyumlu
Otomatik port geçişi özelliğine sahip (Auto switching mode)
Uzak mesafe sinyal iletimi - maksimum 15 metre (24 AWG)
Consumer Electronics Control (CEC) destekler
Dolby True HD ve DTS HD Master Audio destekler
Entegre çift yönlü haberleşebilen RS-232 seri haberleşme bağlantı arayüzüne sahip
HDMI kaynak cihazlar arasında süratli geçiş
IR uzatma kablosu kullanarak IR sinyal uzatılabilir
LED ışığı sayesinde bağlı cihazların durumu hakkında bilgi edinmek mümkündür.
Not: IR uzatma kablosu (ATEN-2XRT-0003G) haricen temin edilmelidir.
Ekran Girişi

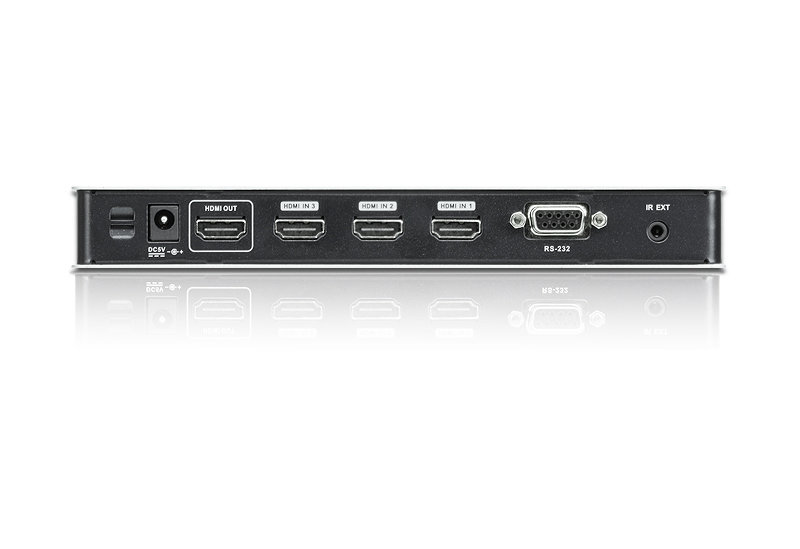

Arayüzler
4 x HDMI Tip A Dişi (Siyah Renk)
Empedans
100 Ώ
Maksimum
Mesafe
1.8 m
Ekran Çıkışı
Arayüzler
1 x HDMI Tip A Dişi (Siyah Renk)
Empedans
100 Ώ
Maksimum
Mesafe
15 m
Ekran
Maksimumö Veri Hızı
9 Gbps (3 Gbps Per Lane)
Maksimum Piksel Saat
300 MHz
Uygunluk
HDMI (3D, Deep Color, 4K)
HDCP 2.2
Consumer Electronics Control (CEC)
Maksimum Çözünürlük
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Maksimum Mesafe
15 metre
Ses
Giriş
4 x HDMI Tip A Dişi (Siyah Renk)
Çıkış
1 x HDMI Tip A Dişi (Siyah Renk)
Yönetim
RS-232
Konnektör: 1 x DB-9 Dişi (Siyah Renk)
Baud Hızı ve Protokolü:
Baud Hızı: 19200, Data Bits: 8, Stop Bits:1, Parite: No, Akış-Kontrolü: Yok
IR
1 x Mini Stereo Jack Dişi (Siyah Renk)
Güç
Konnektörler
Konnektör: 1 x DC Jack
Tüketim: 5 VDC, 5W
Tüketim
5 VDC, 5W
Çevresel Özellikler
Çalışma Isısı
0 - 50°C
Depolandığı Alanın Isısı
-20 - 60°C
Nem Oranı
0 - 80% RH, Non-Condensing
Fiziksel Özellikler
Şasi
Metal
Ağırlık
0.48 kg ( 1.06 lb )
Boyutlar
(E x B x Y)
20.00 x 8.25 x 2.50 cm
(7.87 x 3.25 x 0.98 in.)
Ambalaj İçeriği
1 x ATEN-VS481B 4-Port HDMI Switch
1 x HDMI Kablo (1.8 metre)
1 x IR Uzaktan Kumanda
1 x Güç Adaptörü
1 x Kullanım Kılavuzu
