Fiziksel Port
24 x 100/1000Base-X mini-GBIC/SFP yuva
8-port 10/100/1000Base-T Gigabit Ethernet RJ-45, Port-1 ile Port-8 arası paylaşımlı
Yönetim için RJ45 RS-232 DB9 konsol arayüzü
Layer 2 Özellikler
- Broadcast / Unicast / Unknown Unicast
- STP, IEEE 802.1D Spanning Tree Protocol
- RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
- MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree by VLAN
- BPDU Guard
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Maksimum 12 trunk grubu, maksimum 8 port trunk grubu oluşturulabilir
- Maksimum 16Gbps bantgenişliği (full duplex mod)
Back pressure (half-duplex) ve IEEE 802.3x pause frame akış kontrolüyle (full-duplex) paket kaybını önler
Yüksek performans Store-ve-Forward mimarisini destekler ve runt/CRC filtrelemesiyle bantgenişliğini optimize eder
Storm Control destekler
VLAN destekler
- IEEE 802.1Q tagged VLAN
- Maksimum 255 VLAN grubunu, 4095 VLAN ID'sini destekler
- Provider Bridging (VLAN Q-in-Q) destekler (IEEE 802.1ad)
- Private VLAN Edge (PVE)
- Protokol-tabanlı VLAN
- MAC-tabanlı VLAN
- IP Subnet-tabanlı VLAN
- Voice VLAN
Spanning Tree Protocol destekler
Link Aggregation destekler
Port Mirror (many-to-1) sağlar
Port Mirroring özelliği
Loop protection özelliği
Layer 3 IP Routing Özellikleri
Maksimum 128 statik route ve route summarization destekler
Quality of Service
- IEEE 802.1p CoS
- TOS / DSCP / IP Precedence of IPv4/IPv6 paket
- IP TCP/UDP port sayısı
- Tipik ağ uygulaması
Ingress Shaper ve Egress Rate Limit
8 adet sıra önceliklendirmesine sahip
Trafik sınıflandırması
Strict priority ve Weighted Round Robin (WRR) CoS politikaları
Traffic-policing poliçeleri
DSCP remarking
Multicast
IGMP Snooping v1, v2 ve v3 destekler
MLD Snooping v1 ve v2 destekler
Querier mod destekler
IGMP Snooping port filtrelemesi
MLD Snooping port filtrelemesi
MVR (Multicast VLAN Registration)
Güvenlik
Guest VLAN ile birlikte IEEE 802.1X Onayı
RADIUS server ile birlikte çalışabilmek için entegre RADIUS client'a sahip
RADIUS / TACACS+ kullanıcı erişim onayı
IP-tabanlı Access Control List (ACL)
MAC-tabanlı Access Control List (ACL)
Kaynak MAC / IP adres binding
DHCP Snooping
Dynamic ARP Inspection
IP Source Guard
IP adres erişim yönetimi
Yönetim
- Konsol / Telnet Command Line Arayüzü
- Web switch yönetimi
- SNMP v1, v2c ve v3 switch yönetimi
- SSH / SSL güvenli erişim
Switch Yönetim Arayüzü
Dört RMON grubu (tarih, istatistik, alarm ve olay bildirimi)
IPv6 Adresi / NTP yönetimi
Entegre Trivial File Transfer Protocol (TFTP) client
IP adresi eşleştirmesi için BOOTP ve DHCP
HTTP / TFTP üzerinden yazılım upload / download
DHCP Relay ve Option 82
Kullanıcı Ayrıcalık seviyelerinin yönetimi
NTP (Network Time Protocol)
Link Layer Discovery Protocol (LLDP)

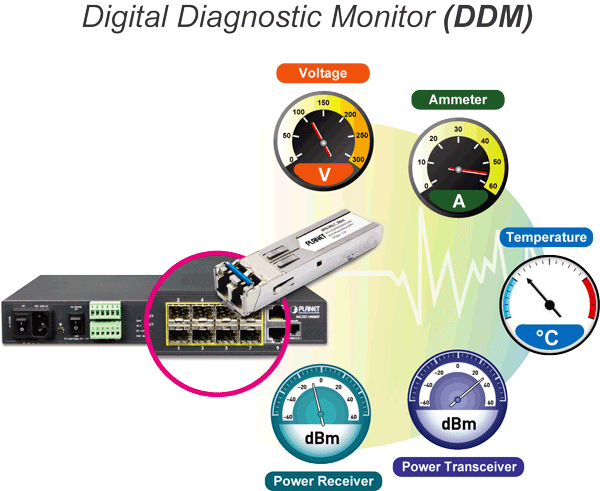

SFP-DDM (Digital Diagnostic Monitor)
Kablo Hata Tespiti teknolojisi
ICMPv6 / ICMPv4 Uzak Ping
Sıfırlama düğmesi sistem bağlatma için ya da fabrika ayarlarına dönme
SMTP / Syslog / SNMP Trap uzak alarm
Sistem Log
PLANET Smart Discovery Yazılımı
Yedek Güç Sistemi (GS-5220-16S8CR)
Yedek 100~240V AC / 36-60V DC çift güç
Active-active yedek güç hata koruması
Güç kaynağında yaşanan arızada yedekleme mekanizmasının devreye girmesi
Hata toleransı
Donanım Özellikleri
Bakır Port'lar
8 x 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X port, Port-1ile Port-8 arası paylaşımlı
SFP/mini-GBIC Yuvalar
24 x 100/1000Base-X dual-speed SFP arayüz
Konsol
1 x RS-232 RJ45 seri port (115200, 8, N, 1)
Switch Mimarisi
Store-and-Forward
Switch Yapısı
48Gbps / non-blocking
Throughput
35.7Mpps@64Byte
Adres Tablosu
16K
Paylaşımlı Veri Buffer
16M bit
Akış Kontrolü
Full-duplex için IEEE 802.3x pause frame
Half-duplex için Back pressure
Jumbo Frame
10K byte
Sıfırlama Düğmesi
5 saniye: Fabrika ayarları
Boyutlar (E x B xY)
440 x 200 x 44.5 mm, 1U yükseklik
Ağırlık
2745g
LED
Sistem:
PWR ( Yeşil Renk )
DC ( Yeşil Renk ) (GS-5220-16S8CR Sadece)
Hata ( Kırmızı Renk )
FAN ( Kırmızı Renk )
10/100/1000T RJ45 Arayüzleri (Port 1 ile Port 8 arası):
1000Mbps LNK/ACT ( Yeşil Renk )
10/100Mbps LNK/ACT ( Turuncu Renk )
100/1000Mbps SFP Interfaces (Port 1 ile Port 24 arası):
1000Mbps LNK/ACT ( Yeşil Renk )
100Mbps LNK/ACT ( Turuncu Renk )
Güç Gereksinimleri
GS-5220-16S8C: 100~240V AC, 50/60Hz
GS-5220-16S8CR: 100~240V AC, 50/60Hz
48V DC @ 0.6A, Aralık: 36 ~ 60V
Güç Tüketimi
45 watt / 153 BTU (maks.)
ESD Koruması
6KV DC
Layer 2 Özellikler
Port Ayarı
Port aktif / devredışı
Auto-negotiation 10/100/1000Mbps full ve half duplex mod seçimi
Akış yönetimi aktif / devredışı
Port Durumu
Her port'un duplex mod hızı, link durumu, akış yönetimi durumu, auto-negotiation durumu, trunk durumu
Port Mirroring
TX / RX / Her İkisi Birden
Many-to-1 monitor
VLAN
802.1Q tagged tabanlı VLAN
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-tabanlı VLAN
Protocol-tabanlı VLAN
Voice VLAN
IP Subnet-tabanlı VLAN
MVR (Multicast VLAN Registration)
Maksimum 255 VLAN grubu, 4094 VLAN ID'si
Link Aggregation
IEEE 802.3ad LACP / Static Trunk
12 gruptan 8-port trunk destekler
Spanning Tree Protocol
STP, IEEE 802.1D Spanning Tree Protokolü
RSTP, IEEE 802.1w Rapid Spanning Tree Protokolü
MSTP, IEEE 802.1s Multiple Spanning Tree Protokolü
QoS
Trafik sınıflandırması tabanlı, Strict priority ve WRR
8-Seviyeli önceliklendirme
- Port Sayısı
- 802.1p önceliği
- 802.1Q VLAN tag
- IP paketinde DSCP/TOS alanı
IGMP Snooping
IGMP (v1/v2/v3) Snooping, maksimum 255 multicast grubu
IGMP Querier mod desteği
MLD Snooping
MLD (v1/v2) Snooping, maksimum 255 multicast grubu
MLD Querier mod desteği
Erişim Yönetim Listesi
IP-tabanlı ACL / MAC-tabanlı ACL
Maksimum 256 kayıt
Bantgenişiliği Yönetimi
Ingress: 100Kbps~1000Mbps
Egress: 100Kbps~1000Mbps
Layer 3 Özellikler
IP Arayüzü
Maks. 128 VLAN
Routing Tablosu
Maks. 32
Routing Protokolleri
IPv4 donanım Statik Routing
IPv6 donanım Statik Routing
Yönetim
Yönetim Arayüzleri
Konsol / Telnet / Web tarayıcısı / SNMP v1, v2c
Güvenli Yönetim Arayüzü
SSH, SSL, SNMP v3
SNMP MIB
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
Standartlara Uygunluk
Kanunlara Uygunluk
FCC Part 15 Class A, CE
Standartlara Uygunluk
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000Base-T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN tagging
IEEE 802.1X port authentication network control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2
Çevresel Özellikler
Çalışma Ortamının Isısı
0 ~ 50 derece C
Depolandığı Alanın Isısı
-10 ~ 70 derece C
